question ampli led ir (duinotag)



Post new topic   Reply to topic    Simple-Duino Forum Index -> Arduino & Électronique -> Questions
Previous topic :: Next topic
Author Message
yanar
Débutant

Offline

Joined: 10 Apr 2014
Posts: 20
Masculin
Niveau d'éléctronique: Débutant

PostPosted: Tue 22 Apr - 20:35 (2014)    Post subject: question ampli led ir (duinotag) Reply with quote

PublicitéSupprimer les publicités ?
bonjour

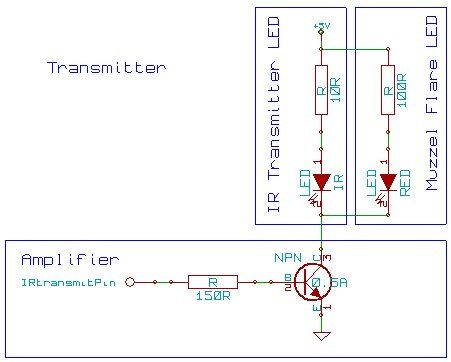

pour ceux qui ont suivi mes autres questions j essaie maintenant d amplifier le signal envoyé a la led ir de mon duinotag.je suis ce schéma :


sauf que j ai teste avec ce que j avais,donc:

la première résistance sortie de l arduino est 100ohm ensuite le transitor est une récup (C3150(TRANS) NTE Equivalent NTE2325) puis la résistance devant la muzzle led est a 220 ohm et apres test de portée j ai viré la resistance de la led ir.
puis le 5v de la carte alimente aussi la partie recepteur ir .

j ai donc deux questions :

- est ce que ca va peter ce montage? car la ça me depasse et je n'ai pas de bonnes ressources pour savoir ce que je fais...
- est ce qu il ne vaut pas mieux par exemple mettre une nouvelle pile pour alimenter cette partie.
  dans ce cas est ce que la masse de la carte va le supporter?


Last edited by yanar on Mon 28 Apr - 11:03 (2014); edited 1 time in total
Back to top
Admin
Fondateur

Offline

Joined: 12 Apr 2012
Posts: 860
Masculin
Niveau d'éléctronique: Pro

PostPosted: Wed 23 Apr - 23:14 (2014)    Post subject: question ampli led ir (duinotag) Reply with quote

Tu peux éditer ton message et supprimer les balises qui merdouillent ?J'ai du mal à lire et à comprendre ce que tu veux dire...
____________________________
http://simple-duino.com
Back to top
yanar
Débutant

Offline

Joined: 10 Apr 2014
Posts: 20
Masculin
Niveau d'éléctronique: Débutant

PostPosted: Mon 28 Apr - 11:06 (2014)    Post subject: question ampli led ir (duinotag) Reply with quote

Voila c est édité désolé le html et bbcode était désactive voila pourquoi il y avait les balises.desole pour le retard et pour le manque de clarté .j espère que c est mieux maintenant.
Back to top
Admin
Fondateur

Offline

Joined: 12 Apr 2012
Posts: 860
Masculin
Niveau d'éléctronique: Pro

PostPosted: Tue 29 Apr - 01:03 (2014)    Post subject: question ampli led ir (duinotag) Reply with quote


Quote:
est ce qu il ne vaut pas mieux par exemple mettre une nouvelle pile pour alimenter cette partie.
  dans ce cas est ce que la masse de la carte va le supporter?



Je serait toi, je le ferait, la masse le supportera, aucun soucis à se faire --> 5V est la tension normale de l'Arduino, peut-être même que si tu branches sur l'Arduino ça peut cramer.


est ce que ca va peter ce montage? car la ça me depasse et je n'ai pas de bonnes ressources pour savoir ce que je fais...


Mhhh, c'est à dire, où-est-ce que tu doutes ? Tu es sûr des valeurs des résistances?
Si IRTransmitPin est relié à l'Arduino, je mettrai 1Kohms au lieu de 150 ohms. Ensuite, de mon coté, c'est toujours du 320 ohms que je place pour mes résistances
____________________________
http://simple-duino.com
Back to top
yanar
Débutant

Offline

Joined: 10 Apr 2014
Posts: 20
Masculin
Niveau d'éléctronique: Débutant

PostPosted: Tue 29 Apr - 06:36 (2014)    Post subject: question ampli led ir (duinotag) Reply with quote

Ok mais ça porte à confusion :

Admin wrote:



Je serait toi, je le ferait, la masse le supportera, aucun soucis à se faire --> 5V est la tension normale de l'Arduino, peut-être même que si tu branches sur l'Arduino ça peut cramer.






Ça peut cramer? Dans le sens ou pour l instant ça tire trop sur l arduino?je ne comprends plus la.



Admin wrote:




Mhhh, c'est à dire, où-est-ce que tu doutes ? Tu es sûr des valeurs des résistances?
Si IRTransmitPin est relié à l'Arduino, je mettrai 1Kohms au lieu de 150 ohms. Ensuite, de mon coté, c'est toujours du 320 ohms que je place pour mes résistances




Ben je doute de partout car je ne sais pas combien sors l arduino par ir transmit (pin2) donc difficile de calculer les résistances .du cou pourquoi 1kohm ?irtransmit est une sortie.Est ce que ça joue sur l amplification du transistor ou c est plutôt le +5v qui amplifie?


Ps:Si je met une pile ce sera sûrement une pile 9v.
Back to top
Admin
Fondateur

Offline

Joined: 12 Apr 2012
Posts: 860
Masculin
Niveau d'éléctronique: Pro

PostPosted: Tue 29 Apr - 15:56 (2014)    Post subject: question ampli led ir (duinotag) Reply with quote

Sortie de l'arduino --> 5V
le transistor fais soit passer le courant, soit rien passer. C'est l'alim externe qui va permettre l'amplification.



Quote:
Ça peut cramer? Dans le sens ou pour l instant ça tire trop sur l arduino



EXACTEMENT, si ça tire trop sur l'Arduino, ça peut cramer.
____________________________
http://simple-duino.com
Back to top
yanar
Débutant

Offline

Joined: 10 Apr 2014
Posts: 20
Masculin
Niveau d'éléctronique: Débutant

PostPosted: Tue 29 Apr - 18:10 (2014)    Post subject: question ampli led ir (duinotag) Reply with quote

Ok merci beaucoup.je revois mes valeur es avec pile et je repasse.  Very Happy
Back to top
yanar
Débutant

Offline

Joined: 10 Apr 2014
Posts: 20
Masculin
Niveau d'éléctronique: Débutant

PostPosted: Sun 4 May - 07:57 (2014)    Post subject: question ampli led ir (duinotag) Reply with quote

Bon j ai refait ce montage en jugeant la luminosité a l œil car impossible de mesurer I .peut être que comme c est juste un tir je n ai pas le temps de mesurer avec le multi.j ai 5 résistance 220 en sortie IR et ensuite une 36 pour la led Ir et 220 pour la Led rouge.
Ca fonctionne.le 5v est remplacé par le 9v d une pile.


Par contre je ne sais pas si j'ai bien branché mon transistor car j ai l impression que la puissance de "IR transmit" (la sortie arduino) joue sur la puissance de l amplification et sans pouvoir mesurer ,dur de vérifier .
un conseil pour m aider a mesurer I de chacune des led au moment ou je tire?
