rampe a leds variable
Aller à la page: <  1, 2, 3, 4, 5  >


Poster un nouveau sujet   Répondre au sujet    Simple-Duino Index du Forum -> Arduino & Électronique -> Projets -> Vos projets
Sujet précédent :: Sujet suivant
Auteur Message
fred33
Débutant

Hors ligne

Inscrit le: 09 Nov 2013
Messages: 28
Masculin
Niveau d'éléctronique: Débutant

MessagePosté le: Jeu 26 Déc - 19:14 (2013)    Sujet du message: rampe a leds variable Répondre en citant

PublicitéSupprimer les publicités ?
Re je viens de tester avec Quickpaint

je le compile par de pb calibration ok , je débranche mon câble usb  et je rebranche j ai plus le bon calibrage Evil or Very Mad Evil or Very Mad Evil or Very Mad
Si je recompile Quickpaint calibrage ok  pffff pffff pffff

J ai vraiment l impression que je n ai pas de sauvegarde de calibrage dans mon arduino .......
Revenir en haut
Admin
Fondateur

Hors ligne

Inscrit le: 12 Avr 2012
Messages: 860
Masculin
Niveau d'éléctronique: Pro

MessagePosté le: Ven 27 Déc - 12:27 (2013)    Sujet du message: rampe a leds variable Répondre en citant

Mhhh il se stock dans quoi en fait ton calibrage ??
J'ai remarqué que le programme SebDuino Utilise la mémoire EEPROM or, ce type de mémoire possède un nombre limité de cycle lecture/ecriture (100000)
http://www.mon-club-elec.fr/pmwiki_reference_arduino/pmwiki.php?n=Main.EEPR…


Mais tout dépend où ton calibrage est stocké
____________________________
http://simple-duino.com
Revenir en haut
fred33
Débutant

Hors ligne

Inscrit le: 09 Nov 2013
Messages: 28
Masculin
Niveau d'éléctronique: Débutant

MessagePosté le: Ven 27 Déc - 14:59 (2013)    Sujet du message: rampe a leds variable Répondre en citant

Non ! Le calibrage est " écrit en dur" dans le programme, ce sont les valeurs
#define CAL_X 0x00378F66UL
#define CAL_Y 0x03C34155UL
#define CAL_S 0x000EF13FUL
Revenir en haut
Admin
Fondateur

Hors ligne

Inscrit le: 12 Avr 2012
Messages: 860
Masculin
Niveau d'éléctronique: Pro

MessagePosté le: Ven 27 Déc - 17:15 (2013)    Sujet du message: rampe a leds variable Répondre en citant

t'as essayé avec unsigned int ?C'est bizarre que ça s'enregistre pas si le programme arrive quand même à se mettre sur l'Arduino
____________________________
http://simple-duino.com
Revenir en haut
fred33
Débutant

Hors ligne

Inscrit le: 09 Nov 2013
Messages: 28
Masculin
Niveau d'éléctronique: Débutant

MessagePosté le: Ven 27 Déc - 21:50 (2013)    Sujet du message: rampe a leds variable Répondre en citant

Hello

Merci pour ton aide ;-) C est quoi unsigned int ? Je pence de plus en plus a un pb sur l arduino J ai eu  Sébastien ( l auteur du programme ) et il ne vois pas non plus d ou peut venir mon pb J ai aussi tester depuis un autre pc , meme pb ........ pffff
J ai passé commande pour une vrais carte Arduino je vais voir si j ai le meme pb ..... mdr














iSébastien
Revenir en haut
Admin
Fondateur

Hors ligne

Inscrit le: 12 Avr 2012
Messages: 860
Masculin
Niveau d'éléctronique: Pro

MessagePosté le: Sam 28 Déc - 10:55 (2013)    Sujet du message: rampe a leds variable Répondre en citant

qu'entend tu par vrai carte Arduino ??
unsigned int c'est la version non-signé de int. En gros, ça n'accepte pas les nombres négatif mais élargit les positif.
____________________________
http://simple-duino.com
Revenir en haut
fred33
Débutant

Hors ligne

Inscrit le: 09 Nov 2013
Messages: 28
Masculin
Niveau d'éléctronique: Débutant

MessagePosté le: Sam 28 Déc - 22:02 (2013)    Sujet du message: rampe a leds variable Répondre en citant

vrais : http://boutique.semageek.com/fr/4-arduino-mega-2560-rev3-7640152110085.html
Copie : http://www.ebay.fr/itm/Arduino-compatible-Mega-2560-ATmega2560-cable-USB-co…
Revenir en haut
Admin
Fondateur

Hors ligne

Inscrit le: 12 Avr 2012
Messages: 860
Masculin
Niveau d'éléctronique: Pro

MessagePosté le: Dim 29 Déc - 09:52 (2013)    Sujet du message: rampe a leds variable Répondre en citant

Ouaouhhhhh, c'est pas flagrant pour la copie !!
Perso je me suis toujours procuré des vrais Arduino car après t'as pleins de problèmes sans réponse qui peuvent survenir dont le tiens ( peut-être )
____________________________
http://simple-duino.com
Revenir en haut
fred33
Débutant

Hors ligne

Inscrit le: 09 Nov 2013
Messages: 28
Masculin
Niveau d'éléctronique: Débutant

MessagePosté le: Lun 6 Jan - 21:16 (2014)    Sujet du message: rampe a leds variable Répondre en citant

Hello et bonne année

toujours en attente de mon arduino je suis tombé sur un poste ou il y avait le meme pb
Par contre pour regler le pb il parle de ca :

  I got the same problem and I think it's related to too fast spi line settings, anyhow when I added 2us delay after setting lines - it seems to work OK... hopefully helps in your case too.

***** HW_AVR.inc *******
void UTouch::touch_WriteData(byte data)
{
   byte temp;

   temp=data;
   cbi(P_CLK, B_CLK);

   for(byte count=0; count<8; count++)
   {
      if(temp & 0x80)
         sbi(P_DIN, B_DIN);
      else
         cbi(P_DIN, B_DIN);
      temp = temp << 1;
      cbi(P_CLK, B_CLK);
      sbi(P_CLK, B_CLK);
   }
}

word UTouch::touch_ReadData()
{
   word data = 0;

   for(byte count=0; count<12; count++)
   {
      data <<= 1;
      sbi(P_CLK, B_CLK);
      cbi(P_CLK, B_CLK);
                delayMicroseconds(2); //// added to get more stable readings???
      if (rbi(P_DOUT, B_DOUT))
         data++;
   }
   return(data);
}

Perso j ai rien compris c est plus claire pour toi ?
Revenir en haut
Admin
Fondateur

Hors ligne

Inscrit le: 12 Avr 2012
Messages: 860
Masculin
Niveau d'éléctronique: Pro

MessagePosté le: Mar 7 Jan - 12:00 (2014)    Sujet du message: rampe a leds variable Répondre en citant

Mhh si ça marche je comprend ce qu'il fait !!
En fait c'est trop rapide pour le système d'enchainer les lectures du bus SPI du coup il ajoute un delay de 2 micro seconde et ça marche.


C'est tout c*n et si ça marche c'est nickel
Pour ton Arduino ça devrait marcher sans problème
____________________________
http://simple-duino.com
Revenir en haut
fred33
Débutant

Hors ligne

Inscrit le: 09 Nov 2013
Messages: 28
Masculin
Niveau d'éléctronique: Débutant

MessagePosté le: Mar 7 Jan - 14:15 (2014)    Sujet du message: rampe a leds variable Répondre en citant

Par contre si j ai bien compris je dois ajouter ca :

word UTouch::touch_ReadData()
{
   byte nop;
   word data = 0;
   for(byte count=0; count<12; count++)
   {
      data <<= 1;
      digitalWrite(T_CLK, HIGH);
      nop++;
      digitalWrite(T_CLK, LOW);
      nop++;
Delay(2) //<-- rajouter cette Cmd
      if (digitalRead(T_DOUT))
         data++;
   }
   return(data);
}


Question : Dans quelle fichier ? UTouch.cpp ? Si oui apres quelle ligne ?
Si non ou Rolling Eyes

Merci a toi

@+fred
Revenir en haut
Admin
Fondateur

Hors ligne

Inscrit le: 12 Avr 2012
Messages: 860
Masculin
Niveau d'éléctronique: Pro

MessagePosté le: Mar 7 Jan - 18:12 (2014)    Sujet du message: rampe a leds variable Répondre en citant

UTouch.cpp mais je trouve pas les lignes qu'il décrit...
____________________________
http://simple-duino.com
Revenir en haut
fred33
Débutant

Hors ligne

Inscrit le: 09 Nov 2013
Messages: 28
Masculin
Niveau d'éléctronique: Débutant

MessagePosté le: Mar 7 Jan - 18:20 (2014)    Sujet du message: rampe a leds variable Répondre en citant

Admin a écrit:
UTouch.cpp mais je trouve pas les lignes qu'il décrit...
Bon au moins ca me rassure je suis pas trop c*n sur le coup fumeurs
retour a la case depart pas de bol
Revenir en haut
Admin
Fondateur

Hors ligne

Inscrit le: 12 Avr 2012
Messages: 860
Masculin
Niveau d'éléctronique: Pro

MessagePosté le: Mar 7 Jan - 20:31 (2014)    Sujet du message: rampe a leds variable Répondre en citant

OUPSSS la bourde !!
J'ai trouvé !
C'est le fichier HW_AVR.inc  dans le dossier hardware/AVR !!
Ici t'as exactement les lignes qu'il décrit, j'ai pas testé mais ça doit marcher
____________________________
http://simple-duino.com


Dernière édition par Admin le Mer 8 Jan - 11:19 (2014); édité 1 fois
Revenir en haut
fred33
Débutant

Hors ligne

Inscrit le: 09 Nov 2013
Messages: 28
Masculin
Niveau d'éléctronique: Débutant

MessagePosté le: Mar 7 Jan - 20:58 (2014)    Sujet du message: rampe a leds variable Répondre en citant

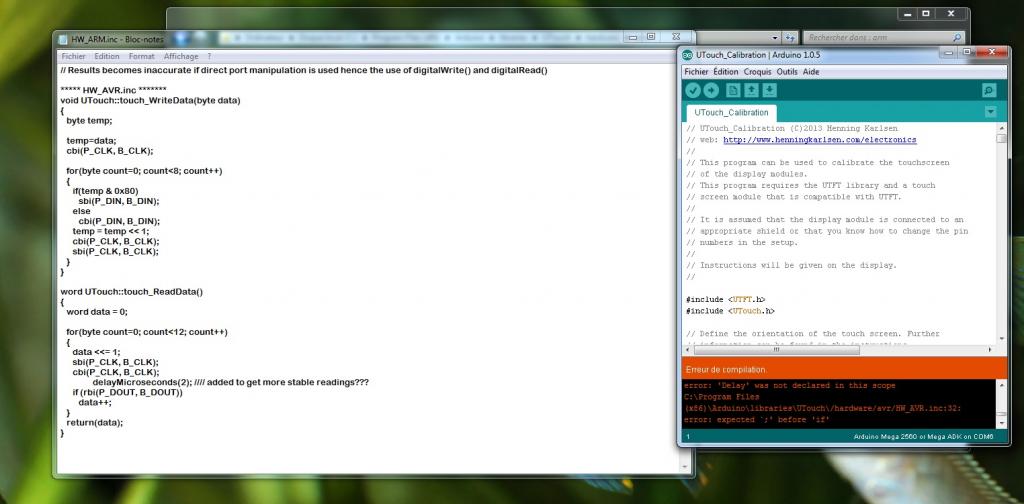

J ai modifié et compilé mais j ai une erreur
voila le fichier modifier et l erreur de compilation C est moi qui merde ?

Revenir en haut
